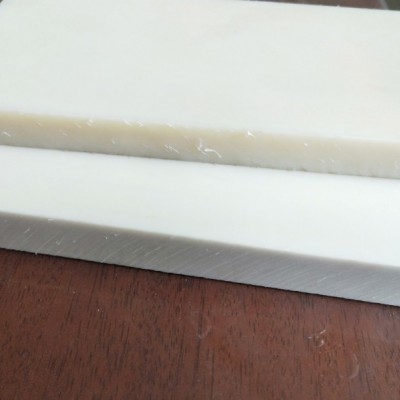

聚四氟乙烯板是由聚四氟乙烯悬浮树脂，经模压，高温，车削或模压，高温加工而成。
四氟板主要特性耐腐蚀，耐酸碱，有良好的电气绝缘的性能。

耐高温四氟板，高温可达二百多度，低温也可达到零下196度。河北庚泽轩密封材料有限公司生产的四氟板，远销全国各地。欢迎经销商洽谈合作！

聚四氟乙烯板(也叫四氟板,铁氟龙板,特氟龙板)分模压和车削两种，模压板是由聚四氟乙烯树脂在常温下用模压法成型，再经烧结、冷却而制成。聚四氟乙烯车削板由聚四氟乙烯树脂经压坯、烧结、旋切而成。其制品用途广，具有极为优越的综合性能：耐高低温（-192℃-260℃)、耐腐蚀（强酸、强碱、王水等）、耐气候、高绝缘、高润滑、不粘附、无毒害等优良特性。

四氟垫:全称聚四氟乙烯垫片国外又叫PTFE垫片或Teflon(铁氟龙)垫片由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。 聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。其在-100℃~100℃之间能 够具有良好的机械强度。四氟垫片是一种坚硬，紧缩大，三维空间易成形，可以镶嵌进微细裂纹和损害处补裂堵漏，尤其是在耐酸、耐碱、防侵蚀及非金属设施、大口径器皿的连接范围成效突出，可以有效的保护脆性资料的安装连接。而且它还可以补偿和平衡因缺陷、机械加工，刚性变形、安装错位等形成的误差，平衡预紧力的不均匀，能有效的解决复杂条件下各种设施的泄漏问题。

纯四氟垫片、四氟夹包垫片、膨胀四氟垫片、改性填充聚四氟乙烯垫片。

一、纯四氟垫片

是由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。 聚四氟乙烯pH值0-14(融的碱金属和高温、高压下的氟除外)。其在-100℃~100℃之间能 够具有良好的机械强度。压力10Mpa。

注意:在温度低于-185℃时。聚四氟乙烯垫片会变脆。纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染，可以广泛地用于食品、医药等行业中经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

制作工艺

1)原材料准备;配料:纯F4制品，原料F4细树脂，捣碎，过筛

2)模具准备:用酒精擦干净，压模内无铁锈，无附着物

3)称量,根据公式G=PV(其中G为加料量，P为预制品密度(2.18g/cm3)

V为制品体积)称出重量。

4)加料:将F4树脂均匀分布在整个压制面上。

5)预成型(压制):根据公式计算出压力机表压，设定压力机表压。进行压制

6)脱模修边:将半成品从模具中取出，将其表面修边，使其表面平整，边缘整齐。准备成型。

7)烧结:将半成品慢慢放入烧结炉中，放入合适数量，升温一小时大约到390度，再进行保温一小时，大约成型后开始降温，约四小时后，到达室内温度，进行成品出炉，最后完成定型。

二、聚四氟乙烯夹包垫片

是由石棉橡胶板或无石棉板等软垫片和聚四氟乙烯包覆薄片组合而成，V型(剖切型)四氟夹包垫片由四氟板机械车削而成，U型(折包型)四氟夹包垫片由四氟带包边后加热粘接而成。兼具优异的耐腐蚀性和良好的压缩回弹率，广泛应用于各种强酸、强碱、强氧化、氧气和不允污染介质的密封。通常适用于中、低压部位。
